壹湖国际-污水提升设备选型方案

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

壹湖国际-污水提升设备选型方案

发布日期:2021-01-26 作者: 点击:

行业缔造不是初衷 技术引领才是使命

PART ONE

第一部分




01产品介绍

我公司研发的地下建筑物污水排放专用设备,其过滤反冲洗式排污技术获得国家专利,该项技术开创了国内地下排污领域的先河,引领国内地下建筑物功能设计。产品技术先进,使污水中的杂物与排水泵的叶轮不接触,并利用水泵的压力水流对过滤装置内的杂物进行冲洗,无需人工清掏。设备封闭式运行,保护使用环境不被污染。设备配有防返冒装置,能够避免因止回阀关闭不严而引发的污水返冒问题。根据地下卫生间产生的污水流量的不同分为单过滤系统、双过滤系统和多过滤系统,充分满足不同使用场所的需要。


恒通公司在上述研发技术的基础上,开发了适用于大流量场所的四泵污水提升产品,其特点:

(1)液位控制是利用霍尔传感器(专利技术200720117203.4)检测磁场变化,控制设备启停。解决了传统液位控制(浮球、信号线)和生活污水直接接触而引发的控制失灵,进而引发设备误动作或不动作。

(2)过滤反冲洗技术(专利技术200920100920.5)彻底解决了柔性物质缠绕水泵叶轮,造成水泵电机烧毁的问题。其全封闭运行,不产生臭味污染环境。杂物不与水泵的叶轮接触,不缠绕水泵。设备工作时,压力水泵将过滤装置内的杂物带出,无需人工清掏杂物。全自动运行,控制系统(专利技术200730129697.3)可提供干接点。

(3)在过滤反冲洗的基础上,增加了软物质处理系统,彻底解决了卫生间生活污水可能有的条状、网状物(棉纱、绷带、拖布条)堵塞反冲洗装置,进而引发污水反冒的问题,保证了业主公共环境的清洁、卫生。

(4)入水止回阀(过滤反冲洗装置及设备的储水箱采用集成设计理念,检修孔方便对入水止回阀、过滤反冲洗装置进行维护保养。

(5)污水提升设备采用四泵排放,保证设备处理能力满足现场使用,且在设备出现故障的时候,可根据水泵分组对故障部分单独维修,不影响设备正常使用。


适用领域:

建筑物污水无法顺排,需要进行提升排放的场所。

设备原理:

生活污水进入污水提升设备后,经进水布水器进入到过滤反冲洗装置内,过滤装置将杂物分离在过滤桶内,污水经水泵进入到箱体。当箱体内水位达到设定的排水水位时,1#排污泵启动,1#进水止回阀关闭,出水止回阀打开,泵将箱体内污水与过滤桶内杂物提升到室外化粪池内。当水位达到水位底限时,排污泵停止,出水止回阀关闭,1#进水止回阀打开。当箱体内水位再次达到设定的排水水位时。2#排污泵启动,2#进水止回阀关闭,出水止回阀打开,泵将箱体内污水与过滤桶内杂物提升到室外化粪池内。依次3#泵和4#泵顺序启动,互为备用。当水泵出现故障不启动时,水位达到设置的超限水位,电控柜发出声光报警,1#和3# 泵或者2#和4# 泵同时启动,设备维护维修完成故障解除,报警自动解除,设备恢复正常运行。





02污水提升设备技术特点

(1) 污水封闭式运行,不污染环境;

(2) 过滤防返冒功能;

(3) 污水中杂物与水泵叶轮不接触,不堵塞或缠绕水泵叶轮;

(4) “过滤”与“反冲洗”设计理念,无需人工清掏杂物或沉淀物;

(5) 电磁感应液位控制,提高系统稳定性;

(6) 全自动运行,无需人工执守;




PART TWO

第二部分

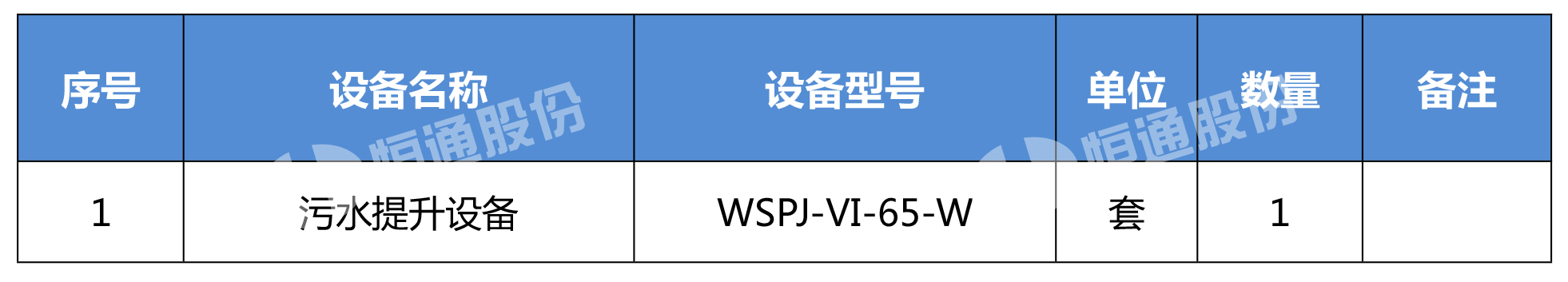

01设备选型

技术要求并结合恒通产品的技术特点,宜选用的污水提升设备型号为:

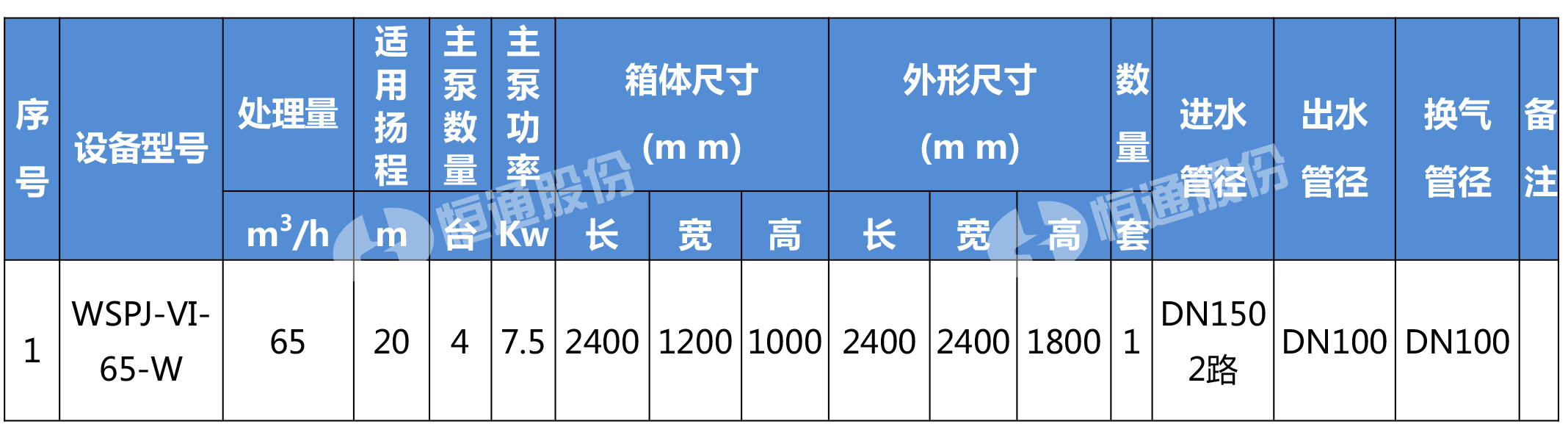

02设备技术参数及指标

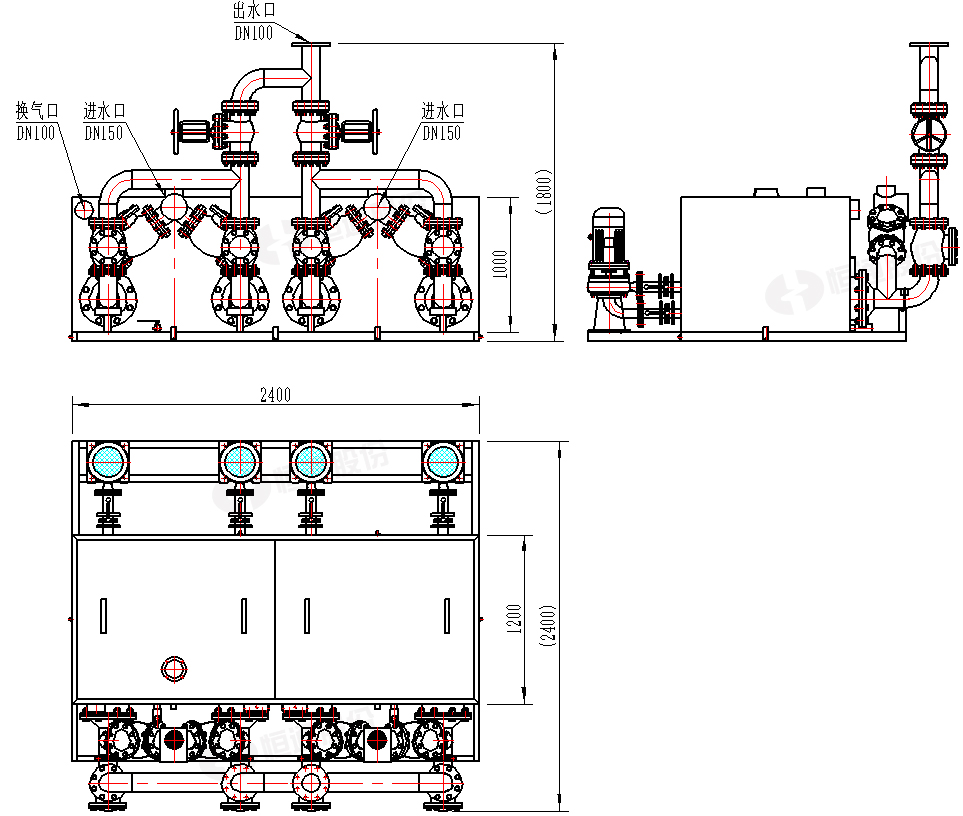

03设备示意图

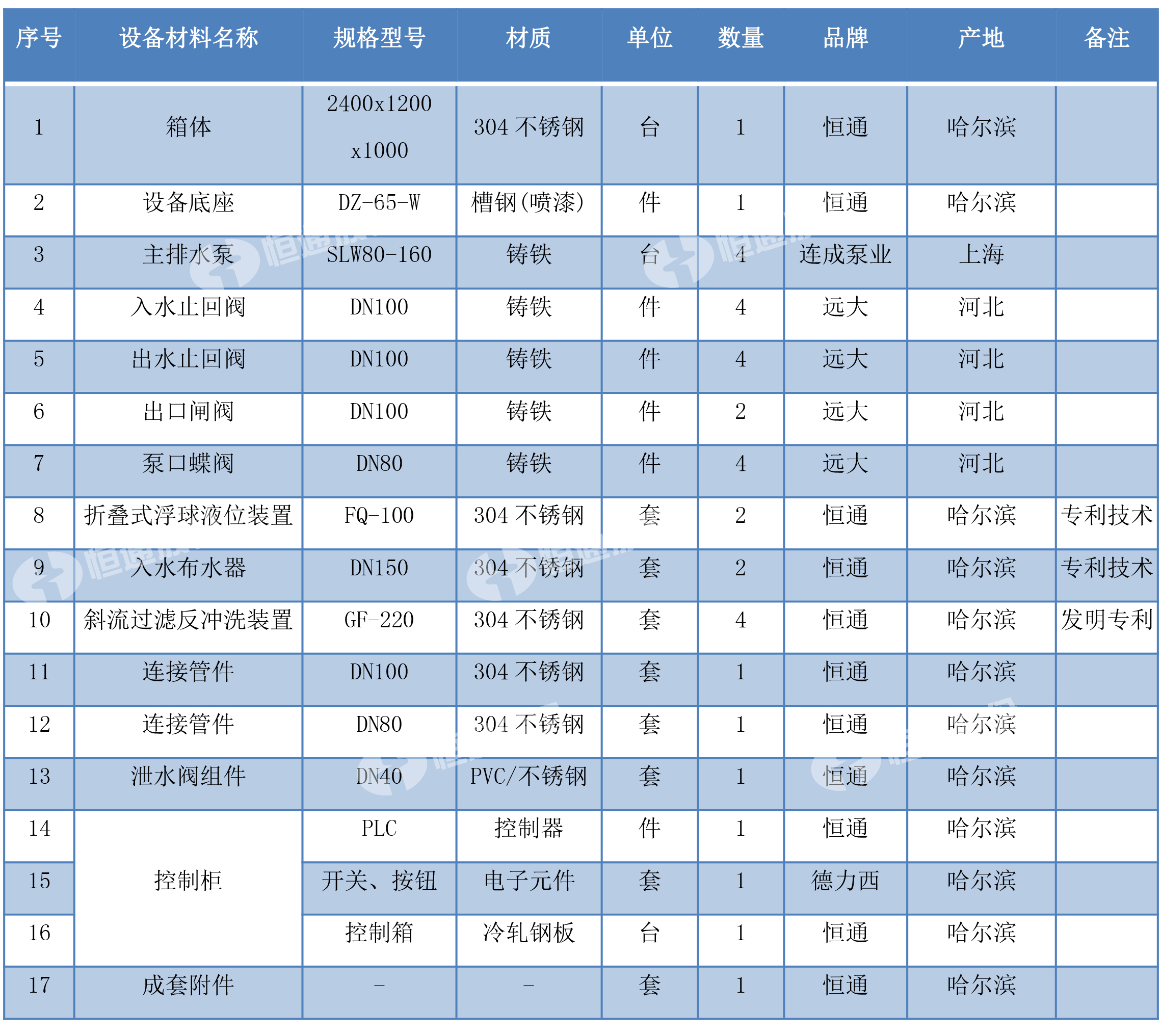

04设备清单


恒通排水简介

哈尔滨恒通排水设备制造股份有限公司,成立于1999年,是国家级高新技术企业,公司坐落于哈尔滨市高新区鄱阳东路1号;是国内“过滤反冲洗式污水提升设备”(“对含有块状物流体输送装置”专利号:ZL98238575.7)的发明者与此行业的缔造者,是国内第一家生产污水提升设备的专业厂家,提前迈出了从“中国制造”到“中国创造”的坚定步伐。新型污水提升设备被评为“高新技术产品”,拥有包含“污水提升设备”“餐饮油水分离设备”在内的多项发明专利,近百余项自主知识产权,是行业内第一家上市公司(股票代码430537)。

恒通股份通过了“武器装备质量管理体系认证”,参与大型舰船军品研发,产品已应用成功并取得军方认可,随着尖端军品制造技术介入民用产品,使民品的品质与产能得到强有力的保障。多年来我们致力于“生活污水提升设备”和“餐饮油水分离设备”的研发与生产,以“舍我其谁”的态势站在行业技术的巅峰。恒通首创的“地下室反冲洗式污水提升设备”,已被作为行业标准,纳入行业名录。我们专注自主科技创新,决不“泊来”。

恒通股份身为“高新企业”,以“军工底蕴”投身“科技环保”,实现企业价值,为自身正名。
